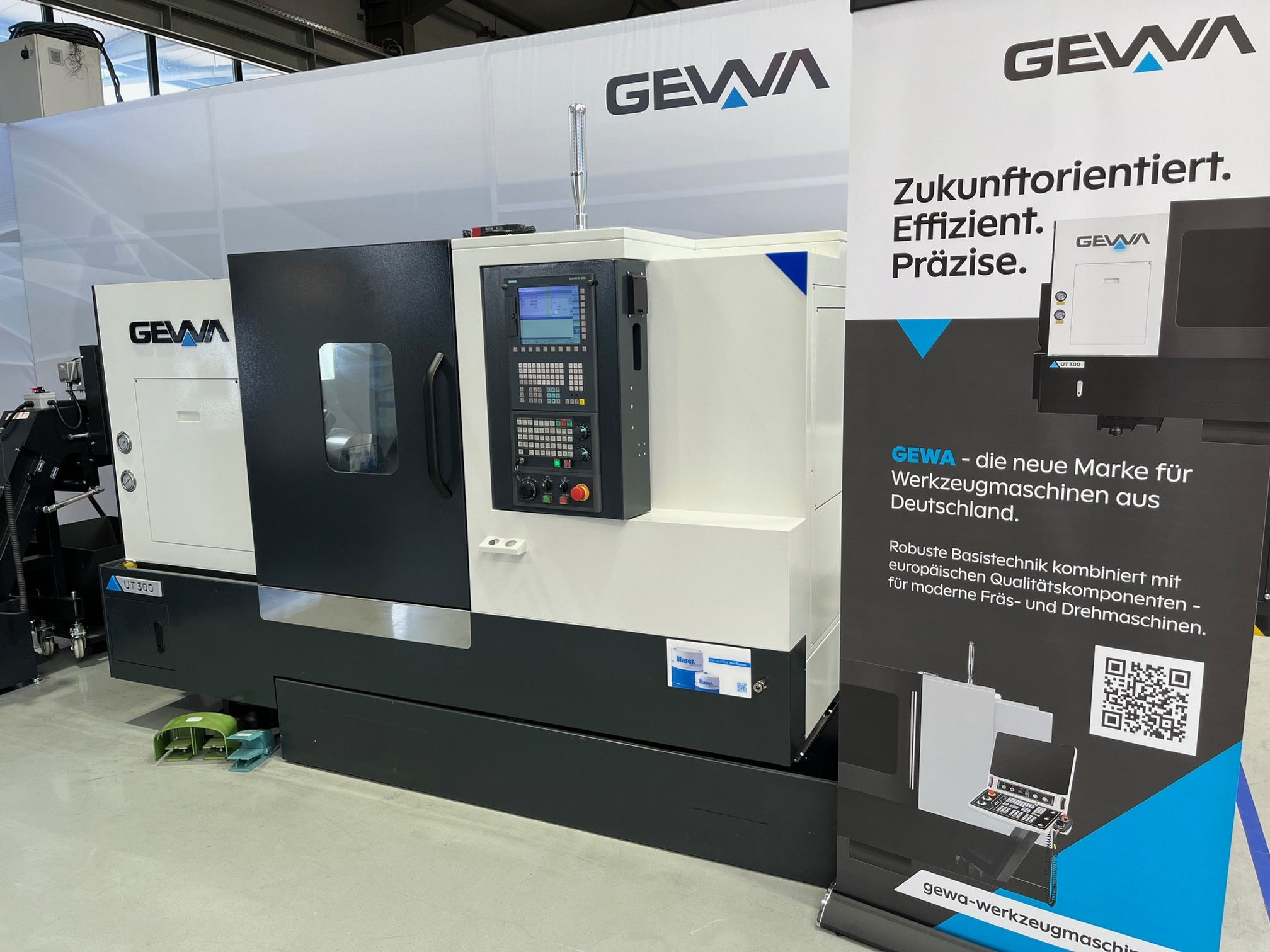

GEWA UT300 - Ausstellungsmaschine -
GEWA UT300
- Ausstellungsmaschine -
Ausstattung:
Steuerung: Siemens 828D
Siemens Antriebskomponenten
Zentralisiertes automatisches Schmiersystem
Außengehäuse
Teleskopführungsschutz
Transformator
Schaltschrank
Beleuchtung des Bedienerarbeitsbereichs
Ampel
LCD-Monitor
Linearführungen
Servo Reitstock
Hydraulisches Spannfutter
Sauter Werkzeugrevolver mit 12 angetriebenen Werkzeugen (BMT55)
Werkzeugmesssystem Renishaw
Bedienungsanleitung der Maschine
Pneumatische Luftpistole
Wasserpistole
Ölskimmer
Späneförderer und Kühlmittelbehälter
Diese und weitere Maschinen des Herstellers GEWA Werkzeugmaschinen GmbH können gerne in unserem Hause (Eifel) besichtigt werden.
|
Max. Bearbeitungs- durchmesser über Bett |
Ø570 Millimeter |
|
Max. Drehdurchmesser |
Ø560 Millimeter |
|
Max. Spindelbohrung |
Ø87 Millimeter |
|
Max. Verarbeitungslänge |
640 Millimeter |
| Futtergröße | 10 Zoll |
| Spindelflanschtyp | A2-8 |
| Max. Spindeldrehzahl | 3000 U/min |
| Hauptantriebsleistung | 18,5 Kilowatt |
|
|
|
|
Max. Spindeldrehmoment |
472 Newton pro Meter |
|
Bewegungsbereich X-/Z-Achse |
260 / 680 Millimeter |
|
Eilgang X-/Z-Achsen |
30 Meter pro Minute |
|
Drehmoment der X/Z-Achse |
12 / 22 Newton pro Meter |
|
Schnittvorschub- geschwindigkeit |
von 1 bis 10.000 Millimeter pro Minute |
| Maximale Anzahl Werkzeuge | 12 Stück (Angetriebene) |
| Turmtyp |
Revolver mit Servoantrieb / Werkzeug mit hydraulischer Klemmung |
|
Max. Querschnitt WZ Halter |
von 25 x 25 bis 30 x 30 mm |
| Max. WZ Durchmesser | Ø50 Millimeter |
| Reitstocktyp | Hydraulisch / programmierbar |
| Federkegel | MT 5 |
| Bewegungsbereich Feder | 670 Millimeter |
| Positionierungsgenauigkeit | ± 0,005 Millimeter |
| Wiederholbarkeit | ± 0,003 Millimeter |
| Maschinengewicht | 5000 Kilogramm |
|
Gesamtabmessungen |
3010 x 2500 x 1900 Millimeter |
|
Energieverbrauch der Maschine |
32 Kilovoltampere |
